কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10

Name: কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10
Brand: কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10
SKU: SPS100B17G3R8
Rating: 4.5 (166 reviews)

পণ্যের বিবরণ

মডেল নম্বার: SPS100B17G3R8

পেমেন্ট ও শিপিংয়ের শর্তাবলী

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                কাস্টম অটোমোটিভ আইজিবিটি মডিউল, অটোমোটিভ আইজিবিটি মডিউল ৩৪ মিমি, কাস্টম মডিউল 34mm


কনফিগারেশন:	3 ফেজ ইনভার্টার	বর্তমান - কালেক্টর (আইসি) (সর্বোচ্চ):	200A
বর্তমান - কালেক্টর কাটঅফ (সর্বোচ্চ):	1mA	প্রবেশ মুল্য:	100nC
ইনপুট টাইপ:	স্ট্যান্ডার্ড	মাউন্ট টাইপ:	চ্যাসিস মাউন্ট
অপারেটিং তাপমাত্রা:	-40°C ~ 150°C	প্যাকেজ / কেস:	34 মিমি মডিউল
প্যাকেজের ধরন:	মডিউল	শক্তি - সর্বোচ্চ:	1.2 কিলোওয়াট
বিপরীত পুনরুদ্ধারের সময় (trr):	100ns	শক্তি স্যুইচিং:	1.২ এমজে
ভোল্টেজ - কালেক্টর ইমিটার ব্রেকডাউন (সর্বোচ্চ):	600V	ভোল্টেজ - সংগ্রাহক ইমিটার স্যাচুরেশন (সর্বোচ্চ):	1.8V

কনফিগারেশন:	3 ফেজ ইনভার্টার
বর্তমান - কালেক্টর (আইসি) (সর্বোচ্চ):	200A
বর্তমান - কালেক্টর কাটঅফ (সর্বোচ্চ):	1mA
প্রবেশ মুল্য:	100nC
ইনপুট টাইপ:	স্ট্যান্ডার্ড
মাউন্ট টাইপ:	চ্যাসিস মাউন্ট
অপারেটিং তাপমাত্রা:	-40°C ~ 150°C
প্যাকেজ / কেস:	34 মিমি মডিউল
প্যাকেজের ধরন:	মডিউল
শক্তি - সর্বোচ্চ:	1.2 কিলোওয়াট
বিপরীত পুনরুদ্ধারের সময় (trr):	100ns
শক্তি স্যুইচিং:	1.২ এমজে
ভোল্টেজ - কালেক্টর ইমিটার ব্রেকডাউন (সর্বোচ্চ):	600V
ভোল্টেজ - সংগ্রাহক ইমিটার স্যাচুরেশন (সর্বোচ্চ):	1.8V

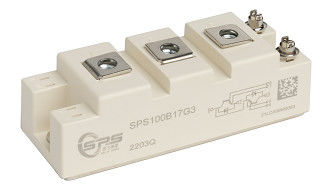

কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10

সলিড পাওয়ার-DS-SPS100B17G3R8-S04010015 V10

১৭০০ ভোল্ট ১০০এ আইজিবিটি অর্ধেক সেতু মডিউল

১৭০০ ভোল্ট ১০০এ আইজিবিটি

কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10 0

বৈশিষ্ট্যঃ

□ 1700 ভোল্ট ট্রেনচ+ ফিল্ড স্টপ প্রযুক্তি

□ দ্রুত এবং নরম রিভার্স রিকভারি সহ ফ্রিহুইলিং ডায়োড

□ V_{সিই ((স্যাট)}ধনাত্মক তাপমাত্রা সহগ

□ কম স্যুইচিং ক্ষতি

সাধারণ অ্যাপ্লিকেশনঃ

□ মোটর/সার্ভো ড্রাইভ

□ উচ্চ শক্তির রূপান্তরকারী

□ ইউপিএস

□ ফোটোভোলটাইক

প্যাকেজ

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ			ইউনিট
বিচ্ছিন্নতা পরীক্ষার ভোল্টেজ	ভিসোল	RMS, f = 50 Hz, t = 1 মিনিট		4.0			কেভি
মডিউল বেসপ্লেটের উপাদান				ক
অভ্যন্তরীণ বিচ্ছিন্নতা		(ক্লাস ১, আইইসি ৬১১৪০) বেসিক আইসোলেশন (ক্লাস 1, আইইসি 61140)		আল₂ও₃
সরে যাওয়ার দূরত্ব	ড্রিপ	হিটসিঙ্ক টার্মিনাল		17.0			মিমি
	ড্রিপ	টার্মিনালে টার্মিনালে		20.0
ছাড়পত্র	dশুদ্ধ	হিটসিঙ্ক টার্মিনাল		17.0			মিমি
	dশুদ্ধ	টার্মিনালে টার্মিনালে		9.5
তুলনামূলক ট্র্যাকিং সূচক	সিটিআই			>২০০

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ			ইউনিট
				মিনিট।	টাইপ।	ম্যাক্স.
স্ট্রাইড ইন্ডাক্ট্যান্স মডিউল	আইএসসিই				20		এনএইচ
মডিউল সীসা প্রতিরোধের, টার্মিনাল - চিপ	আরসিসি+ইই		টি_সি=২৫°সি		0.65		mΩ
সংরক্ষণের তাপমাত্রা	টিএসটিজি			-৪০		125	°C
মডিউল মাউন্ট করার জন্য মাউন্ট টর্ক	এম৬			3.0		5.0	Nm
টার্মিনাল সংযোগ টর্ক	এম৫			2.5		5.0	Nm
ওজন	জি				160		জি

আইজিবিটি

সর্বাধিক রেটযুক্ত মূল্যবোধ

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ	ইউনিট
সংগ্রাহক-নির্গতকারী ভোল্টেজ	ভিসিইএস		টি_vj=২৫°সি	1700	V
সর্বাধিক গেট-এমিটার ভোল্টেজ	ভিজিইএস			±20	V
গেইট-ইমিটার ভোল্টেজ	ভিজিইএস	t_পি≤10μs,D=0.01		±30	V
ক্রমাগত ডিসি সংগ্রাহক বর্তমান	আমি_সি		টি_সি=২৫°সি	180	এ
ক্রমাগত ডিসি সংগ্রাহক বর্তমান	আমি_সি		টি_সি=১০০°সি	100	এ
পলসড কলক্টর বর্তমান,tp T দ্বারা সীমাবদ্ধ_jmax	আইসিপুলস			200	এ
শক্তি অপচয়	Ptot			535	ডব্লিউ

বৈশিষ্ট্য মূল্যবোধ

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ			ইউনিট
পয়েন্ট	প্রতীক	শর্ত		মিনিট।	টাইপ।	ম্যাক্স.	ইউনিট
সংগ্রাহক-এমিটার স্যাচুরেশন ভোল্টেজ	ভিসিই (স্যাট)	আমি_সি=১০০এ, ভি_{জেনেরিক}=১৫ ভি	টি_vj=২৫°সি		1.65	1.95	V
			টি_vj=১২৫°সি		1.90
			টি_vj=১৫০°সি		1.92
গেট থ্রেশলেজ ভোল্টেজ	VGE (th)	V_সিই=V_{জেনেরিক}, আমি_সি=4mA		5.0	5.8	6.5	V
সংগ্রাহক-নির্গতকারী বন্ধ বর্তমান	আইসিইএস	V_সিই=১৭০০ ভোল্ট, ভি_{জেনেরিক}=0V	টি_vj=২৫°সি			100	μA
সংগ্রাহক-নির্গতকারী বন্ধ বর্তমান	আইসিইএস	V_সিই=১৭০০ ভোল্ট, ভি_{জেনেরিক}=0V	টি_vj=১৫০°সি			5	mA
গেট-ইমিটার ফুটো প্রবাহ	আইজিইএস	V_সিই=0V,V_{জেনেরিক}=±20V, T_vj=২৫°সি		-২০০		200	nA
গেট চার্জ	Q_জি	V_সিই=900V, I_সি=75A, V_{জেনেরিক}=±15V			0.6		μC
ইনপুট ক্যাপাসিটি	সিইএস	V_সিই=২৫ ভোল্ট, ভি_{জেনেরিক}=0V, f =100kHz			9.00		nF
আউটপুট ক্ষমতা	কোস				0.58
বিপরীত স্থানান্তর ক্ষমতা	ক্রেস				0.14
অভ্যন্তরীণ গেট রেজিস্টার	RGint	টি_vj=২৫°সি			9		Ω
চালু করার বিলম্ব সময়, ইন্ডাক্টিভ লোড	টিডি (অন)	V_সিসি=900V,I_সি=১০০এ আর_জি=5.1Ω, ভি_{জেনেরিক}=±15V	টি_vj=২৫°সি		194		এনএস
			টি_vj=১২৫°সি		218		এনএস
			টি_vj=১৫০°সি		222		এনএস
উত্থান সময়, আনয়ন লোড	t_r		টি_vj=২৫°সি		48		এনএস
			টি_vj=১২৫°সি		60		এনএস
			টি_vj=১৫০°সি		66		এনএস
বন্ধ করার বিলম্ব সময়, ইন্ডাক্টিভ লোড	টিডি (অফ)	V_সিসি=900V,I_সি=১০০এ আর_জি=5.1Ω, ভি_{জেনেরিক}=±15V	টি_vj=২৫°সি		322		এনএস
			টি_vj=১২৫°সি		494		এনএস
			টি_vj=১৫০°সি		518		এনএস
পতনের সময়, ইন্ডাক্টিভ লোড	t_এফ		টি_vj=২৫°সি		500		এনএস
			টি_vj=১২৫°সি		676		এনএস
			টি_vj=১৫০°সি		740		এনএস
টার্নিং এনার্জি লস প্রতি ইমপ্লান্ট	ইওন	V_সিসি=900V,I_সি=১০০এ আর_জি=5.1Ω, ভি_{জেনেরিক}=±15V	টি_vj=২৫°সি		20.1		এমজে
			টি_vj=১২৫°সি		33.4		এমজে
			টি_vj=১৫০°সি		36.8		এমজে
প্রতি ধাক্কায় শক্তির ক্ষতি বন্ধ করুন	এফ		টি_vj=২৫°সি		20.7		এমজে
			টি_vj=১২৫°সি		30.6		এমজে
			টি_vj=১৫০°সি		32.8		এমজে
এসসি ডেটা	আইএসসি	V_{জেনেরিক}≤15V, V_সিসি=৯০০ ভোল্ট	tp≤10μs T_vj=১৫০°সি			360	এ
আইজিবিটি তাপীয় প্রতিরোধের,জংশন-কেস	RthJC					0.28	কে / ডাব্লু
অপারেটিং তাপমাত্রা	TJop			-৪০		175	°C

ডায়োড

সর্বাধিক রেটযুক্ত মূল্যবোধ

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ	ইউনিট
পুনরাবৃত্তিযোগ্য বিপরীত ভোল্টেজ	ভিআরআরএম		টি_vj=২৫°সি	1700	V
ধ্রুবক ডিসি সামনের প্রবাহ	আমি_এফ		টি_সি=২৫°সি	140	এ
ধ্রুবক ডিসি সামনের প্রবাহ	আমি_এফ		টি_সি=১০০°সি	100
ডায়োড পালসড বর্তমান,tp T দ্বারা সীমাবদ্ধ_Jmax	আইএফপুলস			200

বৈশিষ্ট্য মূল্যবোধ

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ			ইউনিট
				মিনিট।	টাইপ।	ম্যাক্স.
সামনের ভোল্টেজ	V_এফ	আমি_এফ=১০০ এ, ভি_{জেনেরিক}=0V	টি_vj=২৫°সি		2.00	2.40	V
			টি_vj=১২৫°সি		2.15
			টি_vj=১৫০°সি		2.20
বিপরীত পুনরুদ্ধারের সময়	trr	আমি_এফ=100A ডিআই_এফ/dt=-2100A/μs (T)_vj=১৫০°সি) ভি_R= ৯০০ ভোল্ট, V_{জেনেরিক}=-১৫ ভোল্ট	টি_vj=২৫°সি		120		এনএস
			টি_vj=১২৫°সি		180
			টি_vj=১৫০°সি		200
সর্বোচ্চ বিপরীত পুনরুদ্ধার বর্তমান	আইআরআরএম		টি_vj=২৫°সি		193		এ
			টি_vj=১২৫°সি		216
			টি_vj=১৫০°সি		218
বিপরীত পুনরুদ্ধার চার্জ	QRR		টি_vj=২৫°সি		20		μC
			টি_vj=১২৫°সি		40
			টি_vj=১৫০°সি		47
পালস প্রতি বিপরীত পুনরুদ্ধার শক্তি ক্ষতি	ইরেক		টি_vj=২৫°সি		4.9		এমজে
			টি_vj=১২৫°সি		21.2
			টি_vj=১৫০°সি		24.1
ডায়োড থার্মাল রেসিস্ট্যান্স, জংশন কেস	RthJCD					0.40	কে / ডাব্লু
অপারেটিং তাপমাত্রা	TJop			-৪০		175	°C

আউটপুট বৈশিষ্ট্যযুক্ত (টাইপিকাল) আউটপুট চরিত্রগত (typical)

আমি_সি= f (V_সিই) I_সি= f (V_সিই) টি_vj= ১৫০°সি

কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10 5

স্থানান্তর বৈশিষ্ট্যযুক্ত (টাইপিকাল) স্যুইচিং ক্ষতি আইজিবিটি(সাধারণ)

আমি_সি= f (V_{জেনেরিক}) E = f (R_জি)

V_সিই= ২০ ভোল্ট_{জেনেরিক}= ±15V, I_সি= ১০০ এ, ভি_সিই= ৯০০ ভোল্ট

কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10 6

আইজিবিটি আরবিএসওএ

পরিবর্তন ক্ষতি আইজিবিটি(সাধারণ) বিপরীত পক্ষপাতিত্ব নিরাপদ কাজ করা এলাকা ((RBSOA)

E = f (I_সি) I_সি=f (V_সিই)

V_{জেনেরিক}= ±15V, R_জি= ৫.১Ω, ভি_সিই= ৯০০ ভোল্ট_{জেনেরিক}= ±15V, R_গফ= ৫.১Ω, টি_vj= ১৫০°সি

কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10 7

সাধারণ ধারণক্ষমতা যেমন a ফাংশন এর সংগ্রাহক-প্রেরক ভোল্টেজ গেট চার্জ (সাধারণ)

C = f (V)_সিই) V_{জেনেরিক}= f (Q_জি)

f = 100 kHz, V_{জেনেরিক}= 0V I_সি= ১০০ এ, ভি_সিই= ৯০০ ভোল্ট

আইজিবিটি

আইজিবিটি ক্ষণস্থায়ী তাপীয় প্রতিরোধ যেমন a ফাংশন নাড়ি প্রস্থ বৈশিষ্ট্য এর ডায়োড (সাধারণ)

Zth ((j-c) = f (t) I_এফ= f (V_এফ)

কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10 9

স্যুইচিং ক্ষতি ডায়োড (সাধারণ) স্যুইচিংক্ষতি ডায়োড (সাধারণ)

ই_রিচ= f (R_জি) E_রিচ= f (I_এফ)

আমি_এফ= ১০০ এ, ভি_সিই= ৯০০ ভোল্ট আর_জি= ৫.১Ω, ভি_সিই= ৯০০ ভোল্ট

কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10 10

ডায়োড ক্ষণস্থায়ী তাপীয় প্রতিরোধ যেমন a ফাংশন এর নাড়ি প্রস্থ

Zth ((j-c) = f (t)

কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10 11

"১৭০০ ভোল্ট ১০০ এ আইজিবিটি হাফ ব্রিজ মডিউল" একটি হাফ ব্রিজ কনফিগারেশনে দুটি আইজিবিটি একীভূত করে, যা মাঝারি শক্তির প্রয়োজনের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।এটা ভোল্টেজ (1700V) এবং বর্তমান (100A) উপর সঠিক নিয়ন্ত্রণ প্রদান করে, যা নির্ভরযোগ্য অপারেশন জন্য কার্যকর শীতল প্রয়োজন। বিস্তারিত স্পেসিফিকেশন প্রস্তুতকারকের তথ্য শীট পাওয়া যাবে।

সার্কিট চিত্র শিরোনাম

কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10 12

প্যাকেজ রূপরেখা

কাস্টম অটোমোটিভ আইজিবিটি মডিউল 34 মিমি ডিএস-এসপিএস 100 বি 17 জি 3 আর 8-এস 04010015 ভি 10 13

মাত্রা (মিমি)

মিমি
