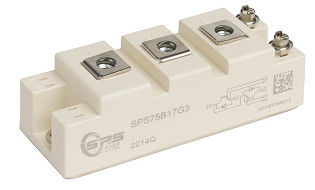

1700 ভোল্ট 75 এ এইচ ব্রিজ আইজিবিটি মডিউল ডিএস-এসপিএস 75 বি 17 জি 3-এস 04010014 ভি 10.

পয়েন্ট

প্রতীক

শর্ত

মূল্য

ইউনিট

集电极-发射极电压

সংগ্রাহক-প্রকাশিতr ভোল্টেজ

Vসিইএস

টিvj=২৫°সি

1700

V

连续集电极直流电流

অবিচ্ছিন্ন ডিসি কলিকটর বর্তমান

আমিসি নাম

75

এ

集电极重复峰值电流

শীর্ষ পুনরাবৃত্তিঅ্যাক্টিভ সংগ্রাহক বর্তমান

আমিসিআরএম

tপি=1ms

150

এ

০ মোট বিদ্যুৎ খরচ

মোট শক্তি বিচ্ছিন্নপ্রসঙ্গ

পিটট

টিসি=২৫°সি,টিvjmax=১৭৫°সি

535

ডব্লিউ

∆极-ইনজেকশন极峰值 বিদ্যুৎ চাপ

সর্বাধিক গ্যাটই-এমিটার ভোল্টেজ

Vজিইএস

±20

V

সর্বোচ্চ শীতল তাপমাত্রা

সর্বাধিক জংশনn তাপমাত্রা

টিvjmax

175

°C

চরিত্রএইচটিআইসি মান/ 特征值

পয়েন্ট

প্রতীক

শর্ত

মিনিট, টাইপ, ম্যাক্স।

ইউনিট

集电极-发射极?? 和电压

সংগ্রাহক-প্রেরক sট্যুরেশন ভোল্টেজ

Vসিই(বসে থাকা)

আমিসি= ৭৫, ভিজেনেরিক=১৫ ভি

টিvj=২৫°সি টিvj=১২৫°সি টিvj=১৫০°সি

2.24

2.51 2.56

2.60

V

V

V

极 值 বিদ্যুৎ চাপ

গেট থ্রেশহোল্ডভোল্টেজ

Vজিই ((থ)

আমিসি=3mA, Vসিই=Vজেনেরিক, টিvj=২৫°সি

4.5 5.9 6.5

V

¥极电荷

গেট চার্জ

Qজি

Vজেনেরিক=-১৫ ভোল্ট... +১৫ ভোল্ট

0.47

uC

内部 极电阻 অভ্যন্তরীণ 极电阻

অভ্যন্তরীণ গেট প্রতিরোধক

Rগিন্ট

টিvj=২৫°সি

10.8

Ω

ইনপুট বিদ্যুৎ ক্ষমতা

ইনপুট ক্যাপঅ্যাকিট্যান্স

সিআইএস

f=1MHz, Tvj=২৫°সি, ভিসিই=২৫ ভোল্ট, ভিজেনেরিক=0V

5.03

nF

বিপরীতমুখী সংক্রমণ ক্ষমতা

বিপরীত ট্রানস্ফিয়ার ক্যাপাসিট্যান্স

সিরেস

f=1MHz, Tvj=২৫°সি, ভিসিই=১০ ভি, ভিজেনেরিক=0V

0.18

nF

集电极-发射极截止电流 (প্রবাহের সীমা)

সংগ্রাহক-প্রেরক cut-off বর্তমান

আমিসিইএস

Vসিই=১৭০০ ভোল্ট, ভিজেনেরিক=0V, Tvj=২৫°সি

3.00

mA

০ ০-发射极漏电流

গেট-এমিটার ফুটো বর্তমান

আমিজিইএস

Vসিই=0V, Vজেনেরিক=20V, Tvj=২৫°সি

400

nA

开通延延时间(বিদ্যুতের ভার)

চালু করুন বিলম্ব সময়, অনুঘটক লোড

td(উপর)

আমিসি=75A, Vসিই=৯০০ ভোল্ট

Vজেনেরিক=±15V

Rগন=6.6Ω

Rগফ=6.6Ω

ইন্ডাক্টিভ লোয়াd,

টিvj=২৫°সি টিvj=১২৫°সি টিvj=১৫০°সি টিvj=২৫°সি টিvj=১২৫°সি টিvj=১৫০°সি টিvj=২৫°সি টিvj=১২৫°সি টিvj=১৫০°সি টিvj=২৫°সি টিvj=১২৫°সি টিvj=১৫০°সি টিvj=২৫°সি টিvj=১২৫°সি টিvj=১৫০°সি টিvj=২৫°সি টিvj=১২৫°সি টিvj=১৫০°সি

174

184

188

এনএস

এনএস

এনএস

上升时间(বিদ্যুতের ভার)

উঠার সময়, অনুঘটক লোড

tr

80

83

81

এনএস

এনএস

এনএস

关断延迟时间(বিদ্যুতের ভার)

ডি-অফইলেয়ার সময়, অনুঘটক লোড

td(বন্ধ)

319

380

401

এনএস

এনএস

এনএস

下降时间(বিদ্যুতের ভার)

পতনের সময়, অনুঘটক লোড

tএফ

310

562

596

এনএস

এনএস

এনএস

开通损耗能量(প্রতিধ্বনি)

চালু করুন শক্তি ক্ষতি প্রতি পুআইএসই

ইউপর

24.7

27.6

28.4

এমজে

এমজে

关断损耗能量(প্রতি পালস)

বন্ধ করার শক্তি ক্ষতি প্রতি নাড়ি

ইবন্ধ

10.9

16.1

17.5

এমজে

এমজে

短路数据

এস সি তথ্য

আমিএস সি

Vজেনেরিক≤15V, Vসিসি=১০০০ ভোল্ট

VCEmax=Vসিইএস- আমিএস সি ই·ডি/ডট, টপি=10μs, Tvj=১৫০°সি

240

এ

结- বহি 热阻

তাপীয় প্রতিরোধ ক্ষমতা, juপ্রণয় মামলা

RthJC

প্রতি IGBT / প্রত্যেকটাআইজিবিটি

0.28 কে/ডাব্লু

কর্ম তাপমাত্রা

তাপমাত্রা এবংস্যুইচিং শর্ত

টিvjop

-৪০ 150 °C

ডায়োড, ইনভার্টার/ 二极管, বিপরীত পরিবর্তনকারী

সর্বাধিক রেটযুক্ত মূল্য/ সর্বোচ্চ额定值

পয়েন্ট

প্রতীক

শর্ত

মূল্য ইউনিট

বিপরীতমুখী পুনরাবৃত্তি শীর্ষ বিদ্যুৎ চাপ

শীর্ষ পুনরাবৃত্তি বিপরীত ভোল্টেজই

VRRM

টিvj=২৫°সি

1700 V

ধারাবাহিক ধ্রুবক বিদ্যুৎ প্রবাহ

অবিচ্ছিন্ন ডিসি জন্যওয়ার্ড বর্তমান

আমিএফ

75 এ

正向重复峰值 বিদ্যুৎ প্রবাহ

শীর্ষ পুনরাবৃত্তিমূলক সামনের প্রবাহ

আমিএফআরএম

tপি=1ms

১৫০ এ

চরিত্রএইচটিআইসি মান/ 特征值

পয়েন্ট

প্রতীক

শর্ত

মিনিট। টাইপ. সর্বোচ্চ. ইউনিট

সামনের দিকে বিদ্যুৎ চাপ

সামনের ভোল্টেজ

Vএফ

আমিএফ=75A

টিvj=২৫°সি

টিvj=১২৫°সি

টিvj=১৫০°সি

1.59

1.72 1.71

2.25

V

V

V

বিপরীতমুখী পুনরুদ্ধারের শীর্ষ বিদ্যুৎ প্রবাহ

শীর্ষ বিপরীত পুনরুদ্ধার সিভাড়া

আমিআরএম

আমিএফ=75A

-ডিএফ/dtবন্ধ=1100A/μs

VR =৯০০ ভোল্ট

Vজেনেরিক=-১৫ ভোল্ট

টিvj=২৫°সি

টিvj=১২৫°সি

টিvj=১৫০°সি

85

101

108

এ

এ

এ

恢复电荷

পুনরুদ্ধার ফি

Qr

টিvj=২৫°সি

টিvj=১২৫°সি

টিvj=১৫০°সি

23.5

32.9 36.2

uC

uC

uC

বিপরীতমুখী পুনরুদ্ধারের ক্ষতি (প্রতিটি ধাক্কা)

পেছনে পুনরুদ্ধার শক্তি (প্রতি নাড়ি)

ইরিচ

টিvj=২৫°সি

টিvj=১২৫°সি

টিvj=১৫০°সি

11.8

17.8 19.6

এমজে

এমজে

এমজে

结- বহি 热阻

তাপীয় প্রতিরোধ ক্ষমতা, juপ্রণয় মামলা

RthJC

প্রতি ডায়োড/ প্রত্যেকটি দ্বিতল নল

0.48 কে/ডাব্লু

কর্ম তাপমাত্রা

তাপমাত্রা এবংস্যুইচিং শর্ত

টিvjop

-৪০ ১৫০ ডিগ্রি সেলসিয়াস

পয়েন্ট

প্রতীক

শর্ত

মূল্য

ইউনিট

s

绝缘 পরীক্ষামূলক চাপ

বিচ্ছিন্নতাপরীক্ষার ভোল্টেজ

Vআইএসওএল

RMS, f=50Hz, t=1min

4.0

কেভি

模块基板材料

উপাদান মডিউল বেসপ্লেট

ক

অভ্যন্তরীণ বিচ্ছিন্নতা

অভ্যন্তরীণ বিচ্ছিন্নতা

基本绝缘(শ্রেণী) 1, আমিইসি ৬১১৪০)

বেসিক বিচ্ছিন্নতা (শ্রেণী) 1, আইইসি ৬১১৪০)

আল2ও3

爬电 দূরত্ব

ক্রীপিং disট্যান্স

端子-散热片/ টার্মিনাল to হিটসিঙ্ক

端子-端子টার্মিনাল থেকে টার্মিনালমিনাল

17

20

মিমি

电气间隙

ছাড়পত্র

端子-散热片/ টার্মিনাল to হিটসিঙ্ক

端子-端子টার্মিনাল থেকে টার্মিনালমিনাল

17

9.5

মিমি

তুলনামূলক ইলেকট্রিক চিহ্ন সূচক

তুলনামূলক ট্র্যাকিং সূচক

সিটিআই

>২০০

পয়েন্ট

প্রতীক

শর্ত

মিনিট।

টাইপ।

ম্যাক্স.

ইউনিট

杂散电感,模块

পথভ্রষ্ট ইন্ডাক্ট্যান্স মডিউল

এলএস সি ই

30

এনএইচ

模块引脚电阻, 端子-চিপ

মডিউল লিড প্রতিরোধ ,টার্মিনাল-সিহিপ

Rসিসি+ইই

Rএএ+সিসি

0.65

mΩ

সঞ্চয় তাপমাত্রা

সঞ্চয়স্থলপ্রস্রাব

টিএসটিজি

-৪০

125

°C

模块安装的安装扭距

মাউন্ট টরকি জন্য মডিউল মাউন্ট

এম

এম৬

3.00

5.00

Nm

端子联接扭距

টার্মিনাল সংযোগn টর্ক

এম

এম৫

3.00

5.00

Nm

ওজন

ওজন

জি

160

জি
