1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম

Name: 1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম
Brand: 1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম
SKU: SPS40MA12E4S
Rating: 4.6 (177 reviews)

পণ্যের বিবরণ

মডেল নম্বার: SPS40MA12E4S

পেমেন্ট ও শিপিংয়ের শর্তাবলী

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ১২০০ ভোল্ট হাইব্রিড সিআইসি ডিস্ক্রিট, ১২০০ ভোল্ট সিক মোসফেট, OEM হাইব্রিড সিআইসি ডিস্ক্রিট


বডি ডায়োড ভোল্টেজ ড্রপ:	1.5V	এমনকি আপনি যদি:	20A
প্রবেশ মুল্য:	২০এনসি	গেট বিক্রেতার ভোল্টেজ:	4V
বিচ্ছিন্নতা ভোল্টেজ:	2500V	সর্বোচ্চ জংশন তাপমাত্রা:	175°C
অন-স্টেট প্রতিরোধ:	0.1Ω	আউটপুট ক্যাপাসিট্যান্স:	50pF
প্যাকেজের ধরন:	TO-247	রিভার্স রিকভারি টাইম:	20ns
শর্ট সার্কিট সহ্য করার সময়:	10μs	সুইচিং ফ্রিকোয়েন্সি:	100kHz
তাপমাত্রা পরিসীমা:	-55°C থেকে +175°C	ভোল্টেজ রেটিং:	1200V

বডি ডায়োড ভোল্টেজ ড্রপ:	1.5V
এমনকি আপনি যদি:	20A
প্রবেশ মুল্য:	২০এনসি
গেট বিক্রেতার ভোল্টেজ:	4V
বিচ্ছিন্নতা ভোল্টেজ:	2500V
সর্বোচ্চ জংশন তাপমাত্রা:	175°C
অন-স্টেট প্রতিরোধ:	0.1Ω
আউটপুট ক্যাপাসিট্যান্স:	50pF
প্যাকেজের ধরন:	TO-247
রিভার্স রিকভারি টাইম:	20ns
শর্ট সার্কিট সহ্য করার সময়:	10μs
সুইচিং ফ্রিকোয়েন্সি:	100kHz
তাপমাত্রা পরিসীমা:	-55°C থেকে +175°C
ভোল্টেজ রেটিং:	1200V

1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম

সলিড পাওয়ার-DS-SPS40MA12E4S-S03130001 V1.0

১২০০ ভোল্ট 40mΩ সিআইসি MOSFET

1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম 0

বৈশিষ্ট্যঃ

□ কম অন-প্রতিরোধের সাথে উচ্চ ব্লকিং ভোল্টেজ

□ কম ধারণক্ষমতার সাথে উচ্চ গতির স্যুইচিং

□ দ্রুত অভ্যন্তরীণ ডায়োড কম বিপরীত পুনরুদ্ধার সঙ্গে (Qrr)

সাধারণ অ্যাপ্লিকেশনঃ

□ পিভি ইনভার্টার

□ চার্জিং পিল

□ শক্তি সঞ্চয় ব্যবস্থা

□ শিল্প বিদ্যুৎ সরবরাহ

□ ইন্ডাস্ট্রিয়াল মোটর

সর্বাধিক রেটিং @Tc=২৫°C (যদি না অন্যথায় নির্দিষ্ট)

পয়েন্ট	প্রতীক	শর্ত	মূল্যবোধ	ইউনিট
ড্রেন সোর্স ভোল্টেজ	VDSmax	VGS=0V, ID=100μA	1200	V
গেট-সোর্স ভোল্টেজ	VGSop	স্ট্যাটিক	-৫/+২০	V
সর্বাধিক গেট-সোর্স ভোল্টেজ	VGSmax	স্ট্যাটিক	-৮+২২	V
ধ্রুবক ড্রেন বর্তমান	আইডি	VGS=20V, Tc=25°C	75	এ
ধ্রুবক ড্রেন বর্তমান	আইডি	VGS=20V, Tc=100°C	53
পলসড ড্রেন বর্তমান	আইডি ((পলস)	Tjmax দ্বারা সীমাবদ্ধ pulse width tp	120	এ
শক্তির অপচয়	পিডি	TC=25°C, Tj=175°C	366	ডব্লিউ
অপারেটিং জংশন রেঞ্জ	Tj		-৫৫ থেকে ১৭৫	°C
স্টোরেজ তাপমাত্রা পরিসীমা	টিএসটিজি		-৫৫ থেকে ১৭৫	°C

বৈদ্যুতিক বৈশিষ্ট্য @Tc=২৫°C (যদি না অন্যথায় নির্দিষ্ট)

পয়েন্ট	প্রতীক	শর্ত	মিনিট।	মূল্যবোধ টাইপ.	ম্যাক্স.	ইউনিট
ড্রেন-সোর্স ব্রেকডাউন ভোল্টেজ	V ((BR) ডিএসএস	VGS=0V, ID=100μA	1200	-	-	V
গেট থ্রেশহোল্ড ভোল্টেজ	VGS ((th)	VDS=VGS, ID=10mA	2.0	2.8	3.5	V
গেট থ্রেশহোল্ড ভোল্টেজ	VGS ((th)	VDS=VGS, ID=10mA, Tj=175°C	-	1.9	-	V
শূন্য গেট ভোল্টেজ ড্রেন বর্তমান	আইডিএসএস	VDS=1200V, VGS=0V	-	1	100	μA
গেট-সোর্স ফুটো বর্তমান	আইজিএসএস	VGS=20V, VDS=0V	-	10	100	nA
ড্রেন-সোর্স অন-স্টেট রেজিস্ট্যান্স	RDS ((চালু)	VGS=20V, ID=35A	-	40	60	mΩ
		VGS=20V, ID=35A, Tj=175°C	-	64	-
		VGS=18V, ID=35A	-	43	70
		VGS=18V, ID=35A, Tj=175°C	-	67	-
ট্রান্সকন্ডাক্ট্যান্স	জিএফএস	VDS=20V, IDS=35A	-	20	-	এস
ট্রান্সকন্ডাক্ট্যান্স	জিএফএস	VDS=20V, IDS=35A, Tj=175°C	-	18	-	এস
টার্ন-অন স্যুইচিং এনার্জি (বডি ডায়োড এফডব্লিউডি)	ইওন	ভিডিএস=৮০০ভোল্ট, VGS=-5V/20V, ID=35A,	-	635	-
		ভিডিএস=৮০০ভোল্ট, VGS=-5V/20V, ID=35A,
স্যুইচ-অফ স্যুইচিং এনার্জি (বডি ডায়োড এফডব্লিউডি)	এফ	RG ((ext) = 2.5Ω, L=200μH, Tj=25°C FWD=SPS40MA12E4S	-	201	-	μJ
চালু করার বিলম্ব সময়	টিডি (অন)		-	9	-
উঠার সময়	tr	ভিডিডি=৮০০ ভোল্ট,	-	30	-
উঠার সময়	tr	VGS=-5V/20V, আইডি=৩৫এ,	-	30	-	এনএস
বন্ধ করার বিলম্বের সময়	টিডি (অফ)	VGS=-5V/20V, আইডি=৩৫এ,	-	31	-	এনএস
বন্ধ করার বিলম্বের সময়	টিডি (অফ)	RG ((ext) = 2.5Ω, L=200μH	-	31	-
পতনের সময়	টিএফ		-	12	-
গেইট টু সোর্স চার্জ	Qgs	VDS=800V, VGS=-5V/20V, ID=35A	-	40	-
গেট থেকে ড্রেন চার্জ	Qgd		-	60	-	nC
মোট গেট চার্জ	Qg		-	163	-
ইনপুট ক্যাপাসিটি	সিস	VGS=0V, VDS=1000V f=1MHz VAC=25mV	-	2534	-	পিএফ
আউটপুট ক্ষমতা	কস		-	110	-
বিপরীত স্থানান্তর ক্ষমতা	Crss		-	26	-
COSS সঞ্চিত শক্তি	ইওস		-	70	-	μJ
অভ্যন্তরীণ গেট প্রতিরোধের	RG ((int)	f=1MHz, VAC=25mV	-	1.6	-	Ω

পেছনে ডায়োড বৈশিষ্ট্য @Tc=২৫°C (যদি না অন্যথায় নির্দিষ্ট)

পয়েন্ট	প্রতীক	শর্ত	মিনিট।	মূল্যবোধ টাইপ.	ম্যাক্স.	ইউনিট
ডায়োড ফরওয়ার্ড ভোল্টেজ	ভিএসডি	VGS=-5V, ISD=20A	-	4.9	7	V
ডায়োড ফরওয়ার্ড ভোল্টেজ	ভিএসডি	VGS=-5V, ISD=20A, Tj=175°C	-	4.1	-	V
ধ্রুবক ডায়োড ফরওয়ার্ড কারেন্ট	আইএস	VGS=-5V	-	75	-	এ
বিপরীত পুনরুদ্ধারের সময়	trr	VGS=-5V,	-	32	-	এনএস
বিপরীত পুনরুদ্ধার চার্জ	কিউআরআর	আইএসডি=৩৫এ,	-	769	-	nC
সর্বোচ্চ বিপরীত পুনরুদ্ধার বর্তমান	আইআরএম	VR=800V, di/dt=3000A/μs	-	39	-	এ

পেছনে ডায়োড বৈশিষ্ট্য @Tc=২৫°C (যদি না অন্যথায় নির্দিষ্ট)

পয়েন্ট	প্রতীক	শর্ত	মিনিট।	মূল্যবোধ টাইপ.	ম্যাক্স.	ইউনিট
জংশন থেকে কেস পর্যন্ত তাপীয় প্রতিরোধের	RθJC		-	0.41	-	°C/W

সাধারণ পারফরম্যান্স

1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম 3

1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম 4

1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম 5

সাধারণ পারফরম্যান্স

সাধারণ পারফরম্যান্স

1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম 12

1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম 13

1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম 14

সাধারণ পারফরম্যান্স

1200 ভোল্ট হাইব্রিড সিসি ডিসক্রিটেটস মোসফেট ডিএস-এসপিএস 40 এমএ 12 ই 4 এস-এস 03130001 ভি 1.0 ই এম 15

এটি একটি সিলিকন কার্বাইড (সিআইসি) ধাতব-অক্সাইড-সেমিকন্ডাক্টর ফিল্ড-ইফেক্ট ট্রানজিস্টর (এমওএসএফইটি) যার ভোল্টেজ নাম্বার ১২০০ ভি এবং অন-স্টেট প্রতিরোধ (আরডিএস ((অন)) ৪০ মিলিওহ্ম (40mΩ) ।সিআইসি এমওএসএফইটিগুলি তাদের উচ্চ ভোল্টেজ ক্ষমতা এবং কম অন-স্টেট প্রতিরোধের জন্য পরিচিত, যা তাদের উচ্চ-ফ্রিকোয়েন্সি রূপান্তরকারী এবং বৈদ্যুতিক যানবাহনের মতো দক্ষ শক্তি ইলেকট্রনিক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।40mΩ অন-স্টেট প্রতিরোধের conduction সময় অপেক্ষাকৃত কম শক্তি ক্ষতি নির্দেশ করে, যা উচ্চ-শক্তির অ্যাপ্লিকেশনগুলিতে দক্ষতার উন্নতিতে অবদান রাখে।

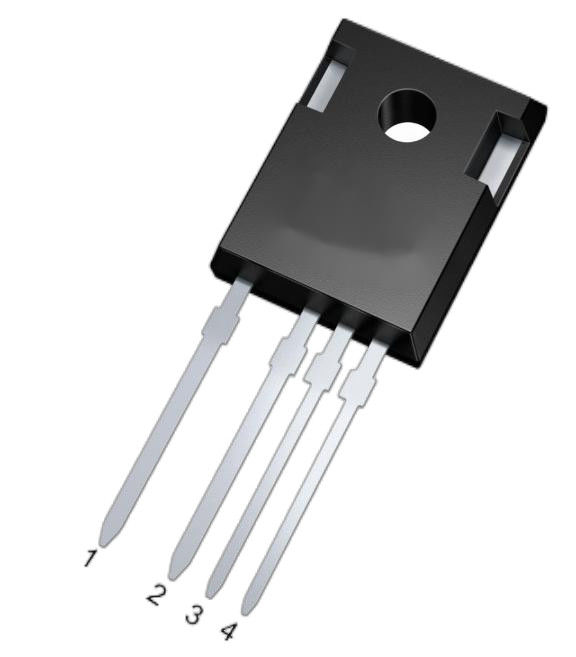

প্যাকেজ রূপরেখা: TO-247-4L
