1200V 12mΩ সিক পাওয়ার মোসফেট ডিসক্রিট DS-SPS12MA12E4S কাস্টমাইজড

Name: 1200V 12mΩ সিক পাওয়ার মোসফেট ডিসক্রিট DS-SPS12MA12E4S কাস্টমাইজড
Brand: 1200V 12mΩ সিক পাওয়ার মোসফেট ডিসক্রিট DS-SPS12MA12E4S কাস্টমাইজড
SKU: SPS12MA12E4S
Rating: 5 (164 reviews)

পণ্যের বিবরণ

মডেল নম্বার: SPS12MA12E4S

পেমেন্ট ও শিপিংয়ের শর্তাবলী

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ১২০০ ভোল্ট সিক পাওয়ার মোসফেট, ১২০০ ভোল্ট সিআইসি ডিস্ক্রিট, কাস্টমাইজড সিক পাওয়ার মোসফেট


এমনকি আপনি যদি:	৪০এ	প্রবেশ মুল্য:	120nC
গেট বিক্রেতার ভোল্টেজ:	4V	বিচ্ছিন্নতা ভোল্টেজ:	2500V
সীসা-মুক্ত:	হ্যাঁ।	মাউন্ট শৈলী:	গর্তের মধ্য দিয়ে
অন-স্টেট প্রতিরোধ:	0.015Ω	প্যাকেজের ধরন:	TO-247
রিভার্স রিকভারি টাইম:	25ns	রোহস সম্মত:	হ্যাঁ।
শর্ট সার্কিট সহ্য করার সময়:	10μs	সুইচিং ফ্রিকোয়েন্সি:	100kHz
তাপমাত্রা পরিসীমা:	-40°C থেকে 175°C	ভোল্টেজ রেটিং:	1200V

এমনকি আপনি যদি:	৪০এ
প্রবেশ মুল্য:	120nC
গেট বিক্রেতার ভোল্টেজ:	4V
বিচ্ছিন্নতা ভোল্টেজ:	2500V
সীসা-মুক্ত:	হ্যাঁ।
মাউন্ট শৈলী:	গর্তের মধ্য দিয়ে
অন-স্টেট প্রতিরোধ:	0.015Ω
প্যাকেজের ধরন:	TO-247
রিভার্স রিকভারি টাইম:	25ns
রোহস সম্মত:	হ্যাঁ।
শর্ট সার্কিট সহ্য করার সময়:	10μs
সুইচিং ফ্রিকোয়েন্সি:	100kHz
তাপমাত্রা পরিসীমা:	-40°C থেকে 175°C
ভোল্টেজ রেটিং:	1200V

1200V 12mΩ সিক পাওয়ার মোসফেট ডিসক্রিট DS-SPS12MA12E4S কাস্টমাইজড

সলিড পাওয়ার-DS-SPS12MA12E4S

১২০০ ভোল্ট 12mΩ সিআইসি MOSFET

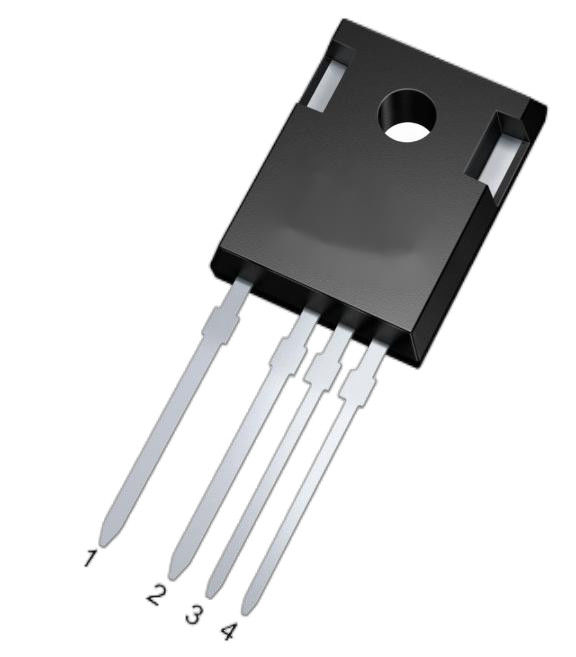

1200V 12mΩ সিক পাওয়ার মোসফেট ডিসক্রিট DS-SPS12MA12E4S কাস্টমাইজড 0

বৈশিষ্ট্যঃ

□ কম অন-প্রতিরোধের সাথে উচ্চ ব্লকিং ভোল্টেজ

□ কম ধারণক্ষমতার সাথে উচ্চ গতির স্যুইচিং

□ দ্রুত অভ্যন্তরীণ ডায়োড কম বিপরীত পুনরুদ্ধার সঙ্গে (Qrr)

সাধারণ অ্যাপ্লিকেশনঃ

□ পিভি ইনভার্টার

□ চার্জিং পিল

□ শক্তি সঞ্চয় ব্যবস্থা

□ শিল্প বিদ্যুৎ সরবরাহ

□ ইন্ডাস্ট্রিয়াল মোটর

সর্বাধিক রেটিং @Tc=২৫°C (যদি না অন্যথায় নির্দিষ্ট)

পয়েন্ট	প্রতীক	শর্ত	মূল্যবোধ	ইউনিট
ড্রেন সোর্স ভোল্টেজ	VDSmax	VGS=0V, ID=100μA	1200	V
গেট-সোর্স ভোল্টেজ	VGSop	স্ট্যাটিক	-৫/+২০	V
সর্বাধিক গেট-সোর্স ভোল্টেজ	VGSmax	স্ট্যাটিক	-৮+২২	V
ধ্রুবক ড্রেন বর্তমান	আইডি	VGS=20V, Tc=25°C	214	এ
ধ্রুবক ড্রেন বর্তমান	আইডি	VGS=20V, Tc=100°C	151	এ
পলসড ড্রেন বর্তমান	আইডি ((পলস)	Tjmax দ্বারা সীমাবদ্ধ pulse width tp	400	এ
শক্তির অপচয়	পিডি	TC=25°C, Tj=175°C	938	ডব্লিউ
অপারেটিং জংশন রেঞ্জ	Tj		-৫৫ থেকে ১৭৫	°C
স্টোরেজ তাপমাত্রা পরিসীমা	টিএসটিজি		-৫৫ থেকে ১৭৫	°C

বৈদ্যুতিক বৈশিষ্ট্য @Tc=২৫°C (যদি না অন্যথায় নির্দিষ্ট)

পয়েন্ট	প্রতীক	শর্ত	মূল্যবোধ মিনিট। টাইপ. ম্যাক্স.			ইউনিট
ড্রেন-সোর্স ব্রেকডাউন ভোল্টেজ	V ((BR) ডিএসএস	VGS=0V, ID=100μA	1200	-	-	V
গেট থ্রেশহোল্ড ভোল্টেজ	VGS ((th)	VDS=VGS, ID=40mA	2.0	2.7	3.5	V
গেট থ্রেশহোল্ড ভোল্টেজ	VGS ((th)	VDS=VGS, ID=40mA, Tj=175°C	-	1.9	-	V
শূন্য গেট ভোল্টেজ ড্রেন বর্তমান	আইডিএসএস	VDS=1200V, VGS=0V	-	2	100	μA
গেট-সোর্স ফুটো বর্তমান	আইজিএসএস	VGS=20V, VDS=0V	-	10	100	nA
ড্রেন-সোর্স অন-স্টেট রেজিস্ট্যান্স	RDS ((চালু)	VGS=20V, ID=100A	-	12	20	mΩ
		VGS=20V, ID=100A, Tj=175°C	-	20	-
		VGS=18V, ID=100A	-	13	25
		VGS=18V, ID=100A, Tj=175°C	-	21	-
ট্রান্সকন্ডাক্ট্যান্স	জিএফএস	VDS=20V, IDS=100A	-	60	-	এস
ট্রান্সকন্ডাক্ট্যান্স	জিএফএস	VDS=20V, IDS=100A, Tj=175°C	-	52	-	এস
টার্ন-অন স্যুইচিং এনার্জি (বডি ডায়োড এফডব্লিউডি)	ইওন	VDS=800V,VGS=-5V/20V, ID=100A, RG(ext)=5Ω, L=100μH, Tj=25°C FWD=SPS12MA12E4S	-	5.2	-	এমজে
স্যুইচ-অফ স্যুইচিং এনার্জি (বডি ডায়োড এফডব্লিউডি)	এফ		-	3.7	-	এমজে
চালু করার বিলম্ব সময়	টিডি (অন)	VDD=800V, VGS=-5V/20V, ID=100A,RG(ext)=5Ω, L=100μH	-	24	-	এনএস
উঠার সময়	tr		-	149	-
বন্ধ করার বিলম্বের সময়	টিডি (অফ)		-	145	-
পতনের সময়	টিএফ		-	49	-
গেইট টু সোর্স চার্জ	Qgs	VDS=800V, VGS=-5V/20V, ID=100A	-	215	-	nC
গেট থেকে ড্রেন চার্জ	Qgd		-	179	-
মোট গেট চার্জ	Qg		-	577	-
ইনপুট ক্যাপাসিটি	সিস	VGS=0V, VDS=1000V f=1MHz VAC=25mV	-	8330	-	পিএফ
আউটপুট ক্ষমতা	কস		-	343	-
বিপরীত স্থানান্তর ক্ষমতা	Crss		-	57	-
COSS সঞ্চিত শক্তি	ইওস		-	217	-	μJ
অভ্যন্তরীণ গেট প্রতিরোধের	RG ((int)	f=1MHz, VAC=25mV	-	0.8	-	Ω

পেছনে ডায়োড বৈশিষ্ট্য @Tc=২৫°C (যদি না অন্যথায় নির্দিষ্ট)

পয়েন্ট প্রতীক		শর্ত	মূল্যবোধ ইউনিট মিনিট। টাইপ. ম্যাক্স.
ডায়োড ফরওয়ার্ড ভোল্টেজ	ভিএসডি	VGS=-5V, ISD=50A	-	4.7	7	V
ডায়োড ফরওয়ার্ড ভোল্টেজ	ভিএসডি	VGS=-5V, ISD=50A, Tj=175°C	-	3.8	-	V
ধ্রুবক ডায়োড ফরওয়ার্ড কারেন্ট	আইএস	VGS=-5V	-	214	-	এ
বিপরীত পুনরুদ্ধারের সময়	trr	VGS=-5V,	-	46	-	এনএস
বিপরীত পুনরুদ্ধার চার্জ	কিউআরআর	আইএসডি=১০০এ,	-	1	-	nC
সর্বোচ্চ বিপরীত পুনরুদ্ধার বর্তমান	আইআরএম	VR=800V, di/dt=1597A/μs	-	37	-	এ

পেছনে ডায়োড বৈশিষ্ট্য @Tc=২৫°C (যদি না অন্যথায় নির্দিষ্ট)

পয়েন্ট প্রতীক		শর্ত	মূল্যবোধ ইউনিট
জংশন থেকে কেস পর্যন্ত তাপীয় প্রতিরোধের	RθJC		-	0.16	-	°C/W
জংশন থেকে পরিবেশে তাপীয় প্রতিরোধের	RθJA		-	32	-	°C/W

সাধারণ পারফরম্যান্স

1200V 12mΩ সিক পাওয়ার মোসফেট ডিসক্রিট DS-SPS12MA12E4S কাস্টমাইজড 4

1200V 12mΩ সিক পাওয়ার মোসফেট ডিসক্রিট DS-SPS12MA12E4S কাস্টমাইজড 5

1200V 12mΩ সিক পাওয়ার মোসফেট ডিসক্রিট DS-SPS12MA12E4S কাস্টমাইজড 6

সাধারণ পারফরম্যান্স

সাধারণ পারফরম্যান্স

এটি একটি ১২০০ ভোল্ট সিলিকন কার্বাইড (সিআইসি) এমওএসএফইটি যার অন-স্টেট প্রতিরোধ 12 মিলিওম (12mΩ) । সিআইসি এমওএসএফইটিগুলি তাদের উচ্চ ভোল্টেজ ক্ষমতা এবং কম অন-স্টেট প্রতিরোধের জন্য পরিচিত,তাদের উচ্চ-ফ্রিকোয়েন্সি কনভার্টার এবং বৈদ্যুতিক যানবাহনের মতো দক্ষ শক্তি ইলেকট্রনিক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে.

প্যাকেজ রূপরেখা: TO-247-৪ লিটার

1200V 12mΩ সিক পাওয়ার মোসফেট ডিসক্রিট DS-SPS12MA12E4S কাস্টমাইজড 18

1200V 12mΩ সিক পাওয়ার মোসফেট ডিসক্রিট DS-SPS12MA12E4S কাস্টমাইজড 19
