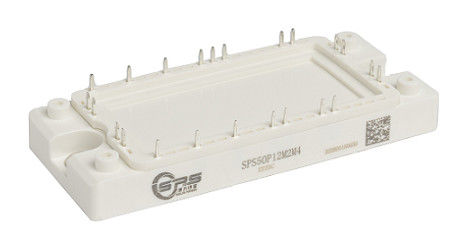

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0

Name: OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0
Brand: OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0
SKU: SPS50P12M2M4
Rating: 4.8 (167 reviews)

পণ্যের বিবরণ

মডেল নম্বার: SPS50P12M2M4

পেমেন্ট ও শিপিংয়ের শর্তাবলী

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                OEM IGBT 1200V 50A, OEM পিআইএম মডিউল, PIM IGBT 1200V 50A


পণ্যের নাম:	আইজিবিটি ড্রাইভার মডিউল	কালেক্টর বর্তমান:	50A
সংগ্রাহক-ইমিটার ভোল্টেজ:	±1200V	এমনকি আপনি যদি:	50A
গেট-ইমিটার ভোল্টেজ:	±20V	সর্বোচ্চ জংশন তাপমাত্রা:	150°C
মাউন্ট শৈলী:	স্ক্রু	পিনের সংখ্যা:	7
অপারেটিং তাপমাত্রা বিন্যাস:	-40°C থেকে +125°C	প্যাকেজের ধরন:	ইকোনোপ্যাক
রিভার্স রিকভারি টাইম:	100ns	শর্ট সার্কিট সহ্য করার সময়:	10μs
সুইচিং ফ্রিকোয়েন্সি:	20Khz	তাপ সহ্য করার ক্ষমতা:	0.1°C/W
ভোল্টেজ রেটিং:	1200V

পণ্যের নাম:	আইজিবিটি ড্রাইভার মডিউল
কালেক্টর বর্তমান:	50A
সংগ্রাহক-ইমিটার ভোল্টেজ:	±1200V
এমনকি আপনি যদি:	50A
গেট-ইমিটার ভোল্টেজ:	±20V
সর্বোচ্চ জংশন তাপমাত্রা:	150°C
মাউন্ট শৈলী:	স্ক্রু
পিনের সংখ্যা:	7
অপারেটিং তাপমাত্রা বিন্যাস:	-40°C থেকে +125°C
প্যাকেজের ধরন:	ইকোনোপ্যাক
রিভার্স রিকভারি টাইম:	100ns
শর্ট সার্কিট সহ্য করার সময়:	10μs
সুইচিং ফ্রিকোয়েন্সি:	20Khz
তাপ সহ্য করার ক্ষমতা:	0.1°C/W
ভোল্টেজ রেটিং:	1200V

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0

সলিড পাওয়ার-ডিএস-এসপিএস৫০পি১২এম২এম৪-এস০৪০৪০০০৫ ভি১।0

১২০০ ভোল্ট ৫০এ আইজিবিটি পিআইএম মডিউল

১২০০ ভোল্ট ৫০এ আইজিবিটি পিআইএম

বৈশিষ্ট্য:

1200 ভোল্ট ট্রেঞ্চ+ ফিল্ড স্টপ প্রযুক্তি
দ্রুত এবং নরম বিপরীত পুনরুদ্ধারের সাথে ফ্রিহুইলিং ডায়োড
ধনাত্মক তাপমাত্রা সহকারী VCE (sat)
কম স্যুইচিং ক্ষতি
শর্ট সার্কিট শক্ততা

সাধারণ অ্যাপ্লিকেশন:

মোটর ড্রাইভ
সার্ভো ড্রাইভ

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 1

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 2

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 3

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 4

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 5

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 6

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 7

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 8

আইজিবিটি আইজিবিটি

আউটপুট বৈশিষ্ট্য IGBT, ইনভার্টার (সাধারণ) ট্রান্সফার বৈশিষ্ট্য IGBT, ইনভার্টার (সাধারণ)

IC=f (VCE) IC=f (VGE)

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 10

আইজিবিটি আইজিবিটি

স্যুইচিং ক্ষতি IGBT, ইনভার্টার (সাধারণ) স্যুইচিং ক্ষতি IGBT, ইনভার্টার (সাধারণ)

E=f (IC) E=f (RG)

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 11

IGBT,RBSOA IGBT

বিপরীত পক্ষপাতিত্ব নিরাপদ অপারেটিং এলাকা IGBT, ইনভার্টার (RBSOA) ট্রানজিশনাল তাপ প্রতিবন্ধকতা IGBT, ইনভার্টার

IC=f (VCE) ZthJC=f (t)

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 12

এফআরডি এফআরডি

আউটপুট বৈশিষ্ট্য FRD, ইনভার্টার (সাধারণ) স্যুইচিং ক্ষতি FRD, ইনভার্টার (সাধারণ)

IF=f(VF) E=f (IF)

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 13

এফআরডি এফআরডি

স্যুইচিং ক্ষতি FRD, ইনভার্টার (সাধারণ) ক্ষণস্থায়ী তাপীয় প্রতিবন্ধকতা FRD, ইনভার্টার

E=f (RG) ZthJC=f (t)

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 14

IGBT FRD

আউটপুট বৈশিষ্ট্য IGBT, ব্রেক চ্যাপার (সাধারণ) FRD এর সামনের বৈশিষ্ট্য, ব্রেক চ্যাপার (সাধারণ)

IC=f (VCE) IF=f (VF)

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 15

এটি একটি আইজিবিটি পাওয়ার ইন্টিগ্রেটেড মডিউল (পিআইএম) যার রেট ভোল্টেজ ১২০০ ভি এবং রেট বর্তমান ৫০ এ।আইজিবিটি পিআইএম মডিউলগুলি সাধারণত বিভিন্ন পাওয়ার ইলেকট্রনিক অ্যাপ্লিকেশন যেমন মোটর ড্রাইভগুলিতে ব্যবহৃত হয়স্পেসিফিকেশনগুলি মডিউলটির সর্বোচ্চ ভোল্টেজ 1200V এবং সর্বোচ্চ বর্তমান 50A পরিচালনা করার ক্ষমতা নির্দেশ করে।উচ্চ ক্ষমতা অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য এবং নিরাপদ অপারেশন নিশ্চিত করার জন্য সঠিক শীতল এবং সুরক্ষা ব্যবস্থা অপরিহার্য.

সার্কিট চিত্র শিরোনাম

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 16

প্যাকেজ রূপরেখা

OEM IGBT 1200V 50A পিআইএম মডিউল DS- SPS50P12M2M4-S04040005 V1.0 17
