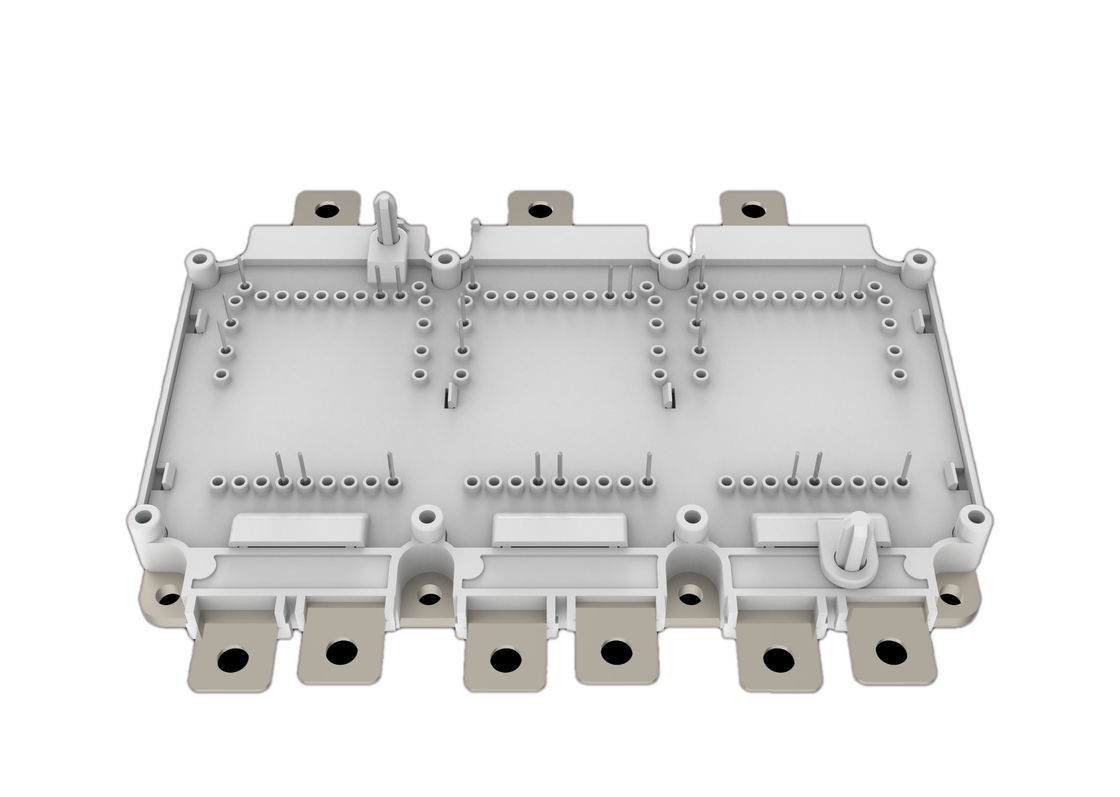

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM

Name: 750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM
Brand: 750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM
SKU: SPS820F08HDM4
Rating: 4.9 (156 reviews)

পণ্যের বিবরণ

মডেল নম্বার: SPS820F08HDM4

পেমেন্ট ও শিপিংয়ের শর্তাবলী

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                750V 820A অটোমোটিভ পাওয়ার মডিউল, ফুল ব্রিজ আইজিবিটি মডিউল OEM, OEM অটোমোটিভ ইলেকট্রনিক মডিউল


সার্টিফিকেশন:	সিই, এফসিসি, RoHS	রঙ:	কালো
সামঞ্জস্য:	বেশিরভাগ আধুনিক যানবাহনের সাথে সামঞ্জস্যপূর্ণ	সংযোগ:	তারযুক্ত
মাত্রা:	নির্দিষ্ট মডিউলের উপর নির্ভর করে	ফাংশন:	একটি গাড়ির বিভিন্ন সিস্টেম নিয়ন্ত্রণ এবং পর্যবেক্ষণ
উপাদান:	প্লাস্টিক এবং ধাতু	অপারেটিং তাপমাত্রা:	-40°C থেকে 85°C
অপারেটিং ভোল্টেজ:	১২ ভোল্ট	প্রকার:	বৈদ্যুতিক
গ্যারান্টি:	১ বছর	ওজন:	নির্দিষ্ট মডিউলের উপর নির্ভর করে

সার্টিফিকেশন:	সিই, এফসিসি, RoHS
রঙ:	কালো
সামঞ্জস্য:	বেশিরভাগ আধুনিক যানবাহনের সাথে সামঞ্জস্যপূর্ণ
সংযোগ:	তারযুক্ত
মাত্রা:	নির্দিষ্ট মডিউলের উপর নির্ভর করে
ফাংশন:	একটি গাড়ির বিভিন্ন সিস্টেম নিয়ন্ত্রণ এবং পর্যবেক্ষণ
উপাদান:	প্লাস্টিক এবং ধাতু
অপারেটিং তাপমাত্রা:	-40°C থেকে 85°C
অপারেটিং ভোল্টেজ:	১২ ভোল্ট
প্রকার:	বৈদ্যুতিক
গ্যারান্টি:	১ বছর
ওজন:	নির্দিষ্ট মডিউলের উপর নির্ভর করে

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM

সলিড পাওয়ার-DS-SPS820F08HDM4-S04090002

৭৫০ ভোল্ট ৮২০এ আইজিবিটি পূর্ণ সেতু মডিউল

৭৫০ ভোল্ট ৮২০এ আইজিবিটি

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM 0

বৈশিষ্ট্যঃ

D ৭৫০ ভোল্ট ট্রেনচ+ ফিল্ড স্টপ প্রযুক্তি

□ দ্রুত এবং নরম রিভার্স রিকভারি সহ ফ্রিহুইলিং ডায়োড

□ V_{সিই ((স্যাট)}ধনাত্মক তাপমাত্রা সহগ

□ কম স্যুইচিং ক্ষতি

□ শর্ট সার্কিট

সাধারণ অ্যাপ্লিকেশনঃ

□ মোটর ড্রাইভ

□ হাইব্রিড বৈদ্যুতিক যানবাহন

□ অটোমোবাইল অ্যাপ্লিকেশন

□ বাণিজ্যিক কৃষি যানবাহন

প্যাকেজ

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ			ইউনিট
বিচ্ছিন্নতা পরীক্ষার ভোল্টেজ	ভিসোল	RMS, f = 0 Hz, t = 1 s		4.2			কেভি
মডিউল বেসপ্লেটের উপাদান				ক
অভ্যন্তরীণ বিচ্ছিন্নতা		(ক্লাস ১, আইইসি ৬১১৪০) বেসিক আইসোলেশন (ক্লাস 1, আইইসি 61140)		আল₂ও₃
সরে যাওয়ার দূরত্ব	ড্রিপ	হিটসিঙ্ক টার্মিনাল		9.0			মিমি
	ড্রিপ	টার্মিনালে টার্মিনালে		9.0
ছাড়পত্র	dশুদ্ধ	হিটসিঙ্ক টার্মিনাল		4.5			মিমি
	dশুদ্ধ	টার্মিনালে টার্মিনালে		4.5
তুলনামূলক ট্র্যাকিং সূচক	সিটিআই			>২০০

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ			ইউনিট
				মিনিট।	টাইপ।	ম্যাক্স.
স্ট্রাইড ইন্ডাক্ট্যান্স মডিউল	আইএসসিই				10		এনএইচ
মডিউল সীসা প্রতিরোধের, টার্মিনাল - চিপ	আরসিসি+ইই		টি_সি=২৫°সি		0.75		mΩ
সংরক্ষণের তাপমাত্রা	টিএসটিজি			-৪০		125	°C
মডিউল মাউন্ট করার জন্য মাউন্ট টর্ক	এম৪	হিটসিঙ্কের বেসপ্লেট		1.8		2.2	Nm
	এম৩	ফ্রেম থেকে পিসিবি		0.45		0.55	Nm
ওজন	জি				725		জি

আইজিবিটি

সর্বাধিক রেটযুক্ত মূল্যবোধ

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ	ইউনিট
সংগ্রাহক-নির্গতকারী ভোল্টেজ	ভিসিইএস		টি_vj=২৫°সি	750	V
সর্বাধিক গেট-এমিটার ভোল্টেজ	ভিজিইএস			±20	V
গেইট-ইমিটার ভোল্টেজ	ভিজিইএস	t_পি≤10μs,D=0.01		±30	V
বাস্তবায়িত সংগ্রাহক বর্তমান	আইসিএন			820	এ
ক্রমাগত ডিসি সংগ্রাহক বর্তমান	আমি_সি	টি_এফ= ৮০°সি, টি_vjmax= ১৭৫°সি		450	এ
পলসড কলক্টর বর্তমান,tp T দ্বারা সীমাবদ্ধ_jmax	আইসিপুলস			1640	এ
শক্তি অপচয়	Ptot		টি_এফ=৭৫°সি	769	ডব্লিউ

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ			ইউনিট
পয়েন্ট	প্রতীক	শর্ত		মিনিট।	টাইপ।	ম্যাক্স.	ইউনিট
সংগ্রাহক-এমিটার স্যাচুরেশন ভোল্টেজ	ভিসিই (স্যাট)	আমি_সি=450A, V_{জেনেরিক}=১৫ ভি	টি_vj=২৫°সি		1.20	1.40	V
			টি_vj=১২৫°সি		1.24
			টি_vj=১৫০°সি		1.27
		আমি_সি=820A, V_{জেনেরিক}=১৫ ভি	টি_vj=২৫°সি		1.40	1.60
			টি_vj=১২৫°সি		1.55
			টি_vj=১৫০°সি		1.60
গেট থ্রেশলেজ ভোল্টেজ	VGE (th)	V_সিই=V_{জেনেরিক}, আমি_সি=৯.৬ এমএ		5.1	5.8	6.5	V
সংগ্রাহক-নির্গতকারী বন্ধ বর্তমান	আইসিইএস	V_সিই=৭৫০ ভোল্ট, ভি_{জেনেরিক}=0V	টি_vj=২৫°সি			100	μA
সংগ্রাহক-নির্গতকারী বন্ধ বর্তমান	আইসিইএস	V_সিই=৭৫০ ভোল্ট, ভি_{জেনেরিক}=0V	টি_vj=১৫০°সি			5	mA
গেট-ইমিটার ফুটো প্রবাহ	আইজিইএস	V_সিই=0V,V_{জেনেরিক}=±20V, T_vj=২৫°সি		-২০০		200	nA
গেট চার্জ	Q_জি	V_সিই=৪০০ ভোল্ট, আই_সি=450A,V_{জেনেরিক}=-8/+15V			1.6		μC
অভ্যন্তরীণ গেট রেজিস্টার	RGint				0.8		Ω
ইনপুট ক্যাপাসিটি	সিইএস	V_সিই=২৫ ভোল্ট, ভি_{জেনেরিক}=0V, f =100kHz			42.4		nF
আউটপুট ক্ষমতা	কোস				3.1
বিপরীত স্থানান্তর ক্ষমতা	ক্রেস				0.8
চালু করার বিলম্ব সময়, ইন্ডাক্টিভ লোড	টিডি (অন)	V_সিসি=৪০০ ভোল্ট,আই_সি=450A R_গন=2.5Ω, V_{জেনেরিক}=-8/+15V	টি_vj=২৫°সি		90		এনএস
			টি_vj=১২৫°সি		92		এনএস
			টি_vj=১৫০°সি		96		এনএস
উত্থান সময়, আনয়ন লোড	t_r		টি_vj=২৫°সি		64		এনএস
			টি_vj=১২৫°সি		68		এনএস
			টি_vj=১৫০°সি		70		এনএস
বন্ধ করার বিলম্ব সময়, ইন্ডাক্টিভ লোড	টিডি (অফ)	V_সিসি=৪০০ ভোল্ট,আই_সি=450A R_গফ=5.1Ω, V_{জেনেরিক}=-8/+15V	টি_vj=২৫°সি		520		এনএস
			টি_vj=১২৫°সি		580		এনএস
			টি_vj=১৫০°সি		590		এনএস
পতনের সময়, ইন্ডাক্টিভ লোড	t_এফ		টি_vj=২৫°সি		200		এনএস
			টি_vj=১২৫°সি		310		এনএস
			টি_vj=১৫০°সি		320		এনএস
টার্নিং এনার্জি লস প্রতি ইমপ্লান্ট	ইওন	V_সিসি=৪০০ ভোল্ট,আই_সি=450A R_জি=2.5Ω,R_গফ=5.1Ω V_{জেনেরিক}=-8/+15V	টি_vj=২৫°সি		15.0		এমজে
			টি_vj=১২৫°সি		18.0		এমজে
			টি_vj=১৫০°সি		20.0		এমজে
প্রতি ধাক্কায় শক্তির ক্ষতি বন্ধ করুন	এফ		টি_vj=২৫°সি		33.5		এমজে
			টি_vj=১২৫°সি		41.0		এমজে
			টি_vj=১৫০°সি		43.0		এমজে

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ			ইউনিট
পয়েন্ট	প্রতীক	শর্ত		মিনিট।	টাইপ।	ম্যাক্স.	ইউনিট
এসসি ডেটা	আইএসসি	V_{জেনেরিক}≤15V, V_সিসি=৪০০ ভোল্ট	tp≤3μs T_vj=১৫০°সি			5400	এ
আইজিবিটি তাপীয় প্রতিরোধের,জংশন-কুলিং তরল	RthJF					0.13	কে / ডাব্লু
অপারেটিং তাপমাত্রা	TJop			-৪০		175	°C

ডায়োড

সর্বাধিক রেটযুক্ত মূল্যবোধ

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ	ইউনিট
পুনরাবৃত্তিযোগ্য বিপরীত ভোল্টেজ	ভিআরআরএম		টি_vj=২৫°সি	750	V
বাস্তবায়িত ফরওয়ার্ড বর্তমান	আইসিএন			820	এ
ধ্রুবক ডিসি সামনের প্রবাহ	আমি_এফ	টি_এফ= ৮০°সি, টি_vjmax= ১৭৫°সি		450	এ
ডায়োড পালসড বর্তমান,tp T দ্বারা সীমাবদ্ধ_Jmax	আইএফপুলস			1640	এ

বৈশিষ্ট্য মূল্যবোধ

পয়েন্ট	প্রতীক	শর্ত		মূল্যবোধ			ইউনিট
				মিনিট।	টাইপ।	ম্যাক্স.
সামনের ভোল্টেজ	V_এফ	আমি_এফ=450A,V_{জেনেরিক}=0V	টি_vj=২৫°সি		1.20	1.60	V
			টি_vj=১২৫°সি		1.16
			টি_vj=১৫০°সি		1.14
		আমি_এফ=820A, V_{জেনেরিক}=0V	টি_vj=২৫°সি		1.42	1.80
			টি_vj=১২৫°সি		1.43
			টি_vj=১৫০°সি		1.44
বিপরীত পুনরুদ্ধারের সময়	trr	আমি_এফ=450A ডিআই_এফ/dt=-6700A/μs (T)_vj=১৫০°সি) ভি_R=৪০০ ভোল্ট, V_{জেনেরিক}=-8V	টি_vj=২৫°সি		122		এনএস
			টি_vj=১২৫°সি		160
			টি_vj=১৫০°সি		172
সর্বোচ্চ বিপরীত পুনরুদ্ধার বর্তমান	আইআরআরএম		টি_vj=২৫°সি		295		এ
			টি_vj=১২৫°সি		360
			টি_vj=১৫০°সি		375
বিপরীত পুনরুদ্ধার চার্জ	QRR		টি_vj=২৫°সি		28.5		μC
			টি_vj=১২৫°সি		40.5
			টি_vj=১৫০°সি		43.5
পালস প্রতি বিপরীত পুনরুদ্ধার শক্তি ক্ষতি	ইরেক		টি_vj=২৫°সি		6.2		এমজে
			টি_vj=১২৫°সি		11.7
			টি_vj=১৫০°সি		13.2
ডায়োড তাপীয় প্রতিরোধের,জংশন-কুলিং তরল	RthJFD					0.25	কে / ডাব্লু
অপারেটিং তাপমাত্রা	TJop			-৪০		175	°C

এনটিসি-থার্মিস্টর

বৈশিষ্ট্য মূল্যবোধ

পয়েন্ট

প্রতীক

শর্ত

মূল্যবোধ

ইউনিট

নামমাত্র প্রতিরোধ ক্ষমতা

R25

টি_সি=২৫°সি

5.00

kΩ

বি-মান

R25/50

3375

কে

আউটপুট বৈশিষ্ট্যযুক্ত (টাইপিকাল) আউটপুট চরিত্রগত (typical)

আমি_সি= f (V_সিই) টি_vj= ১৫০°সি

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM 5

আইজিবিটি

স্থানান্তর বৈশিষ্ট্যযুক্ত (টাইপিক) স্যুইচিং ক্ষতি IGBT (টাইপিক)

আমি_সি= f (V_{জেনেরিক}) V_সিই= 20V E = f (R_জি)

V_{জেনেরিক}= -৮/+১৫ ভোল্ট, আই_সি= ৪৫০ এ, ভি_সিই= ৪০০ ভোল্ট

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM 6

আইজিবিটি(RBSOA)

স্যুইচিং ক্ষতি IGBT (সাধারণ) বিপরীত পক্ষপাতিত্ব নিরাপদ কাজ করা এলাকা ((RBSOA)

E = f (I_সি) I_সি=f (V_সিই)

V_{জেনেরিক}= -৮/+১৫ ভোল্ট, আর_গন= 2.5Ω,R_গফ= ৫.১Ω, ভি_সিই= ৪০০ ভোল্ট_{জেনেরিক}= -৮/+১৫ ভোল্ট, আর_গফ= ৫.১Ω, টি_vj= ১৫০°সি

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM 7

সাধারণ ধারণক্ষমতা যেমন একটি ফাংশন সংগ্রাহক-প্রেরক ভোল্টেজ গেট চার্জ (সাধারণ)

C = f (V)_সিই) V_{জেনেরিক}= f (Q_জি)

f = 100 kHz, V_{জেনেরিক}= 0V I_সি= ৪৫০ এ, ভি_সিই= ৪০০ ভোল্ট

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM 8

আইজিবিটি

আইজিবিটি ক্ষণস্থায়ী তাপীয় প্রতিবন্ধকতা বৈশিষ্ট্য এর ডায়োড (সাধারণ)

Zth ((j-c) = f (t) I_এফ= f (V_এফ)

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM 9

স্যুইচিং ক্ষতি ডায়োড (সাধারণ) স্যুইচিং ক্ষতি ডায়োড (সাধারণ)

ই_রিচ= f (R_জি) E_রিচ= f (I_এফ)

আমি_এফ= ৪৫০ এ, ভি_সিই= ৪০০ ভোল্ট আর_জি= ২.৫Ω, ভি_সিই= ৪০০ ভোল্ট

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM 10

ডায়োড ক্ষণস্থায়ী তাপ প্রতিবন্ধকতা এনটিসি-থার্মিস্টর-তাপমাত্রা বৈশিষ্ট্য (সাধারণ)

Zth ((j-c) = f (t) R = f (T)

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM 11

একটি ইনভার্টারে একটি আইজিবিটি মডিউল একটি কম্প্যাক্ট সমাবেশ যা ইনসুলেটেড গেট বাইপোলার ট্রানজিস্টর (আইজিবিটি) এবং অন্যান্য উপাদানগুলি ধারণ করে।আইজিবিটিগুলি মোটর ড্রাইভের মতো ডিভাইসে ধ্রুব বর্তমান (ডিসি) থেকে বৈদ্যুতিক বর্তমান (এসি) রূপান্তর এবং রূপান্তর করতে গুরুত্বপূর্ণ ভূমিকা পালন করেএই মডিউলটি সংহতকরণকে সহজ করে তোলে এবং দক্ষতা এবং নির্ভরযোগ্যতার জন্য সঠিক শীতলতা অপরিহার্য।

সার্কিট চিত্র শিরোনাম

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM 12

প্যাকেজ রূপরেখা

750V 820A অটোমোটিভ পাওয়ার মডিউল ইলেকট্রনিক ফুল ব্রিজ আইজিবিটি মডিউল OEM 14

মাত্রা (মিমি)

মিমি
